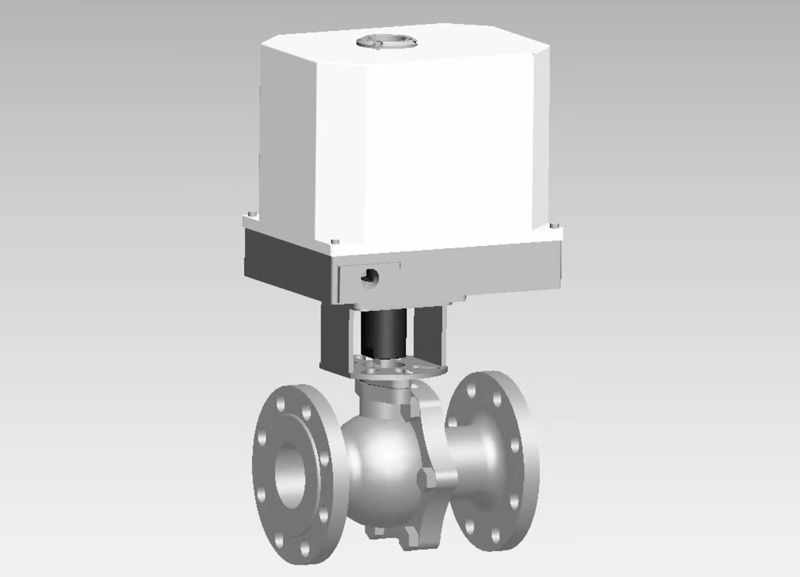

生料、水泥库底充气控制专用阀

生料、水泥库底充气控制专用阀

江苏德维尔流体控制设备有限公司是一家致力于电动执行机构研发、生产、销售和服务的公司,公司主导产品为DW系列智能型电动执行机构。公司始终以“用心服务、客户至上”为核心理念。不同于以往的以产品为导向的执行机构品牌,德维尔以客户利益为其核心价值导向,通过成熟先进的产品+周到的服务,达到臻于至善的客户使用体验。其自主研发的DW系列电动执行机构广泛应用于电力、石油、化工、水处理、水泥、钢铁等众多行业,深受客户信赖。
品质保障
无忧配送
售后保证

咨询热线 : 0514-82791712

产品详情

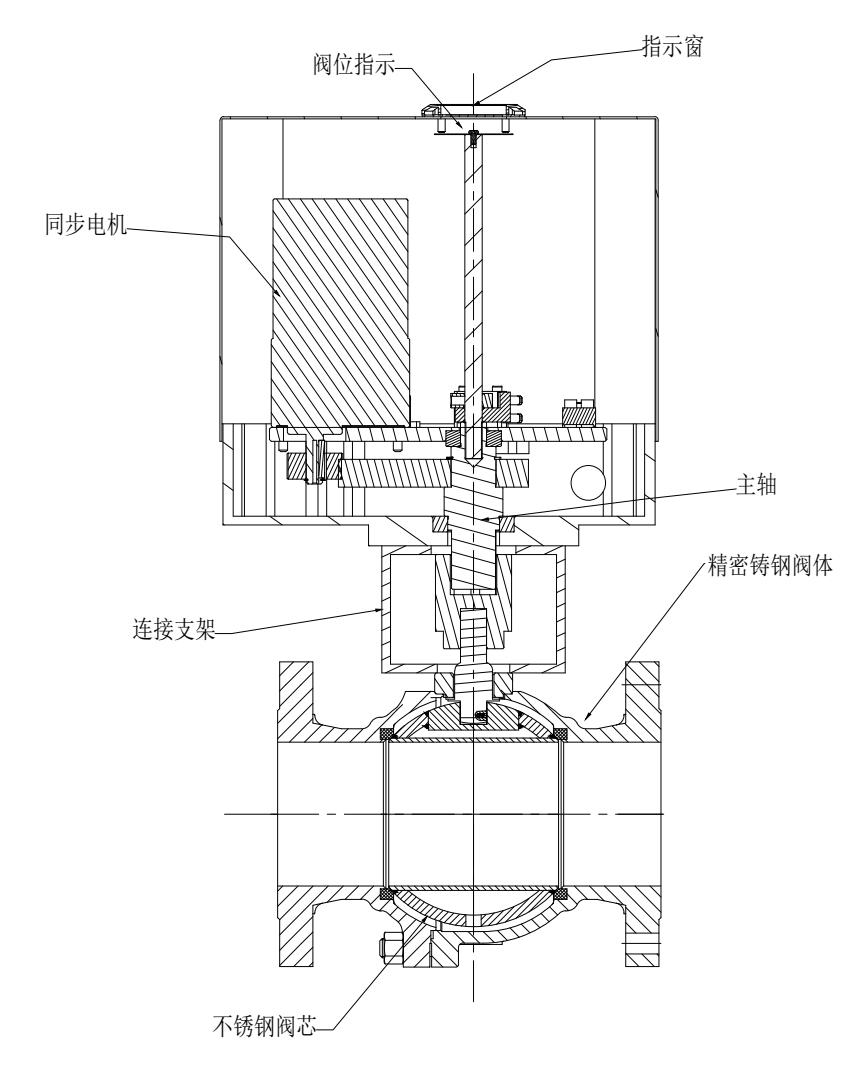

一、结构

德维尔DQF系列电动球阀由微特同步电机,进口限位及信号开关和进口小型继电器,不锈钢阀芯组成,Q235阀体,聚四氟乙烯密封件经久耐磨。法兰连接按国标或国际标准制作,也可与传统电磁阀兼容制作,以便更换。罩壳上

方有机玻璃窗内指示盘能机械指示 出真实阀位,电气开关信号能真实反映现场阀位状态并可实现远程控制。

控制指示灯组合能真实反映出现场阀位。

制作工艺精湛,外形美观大方。

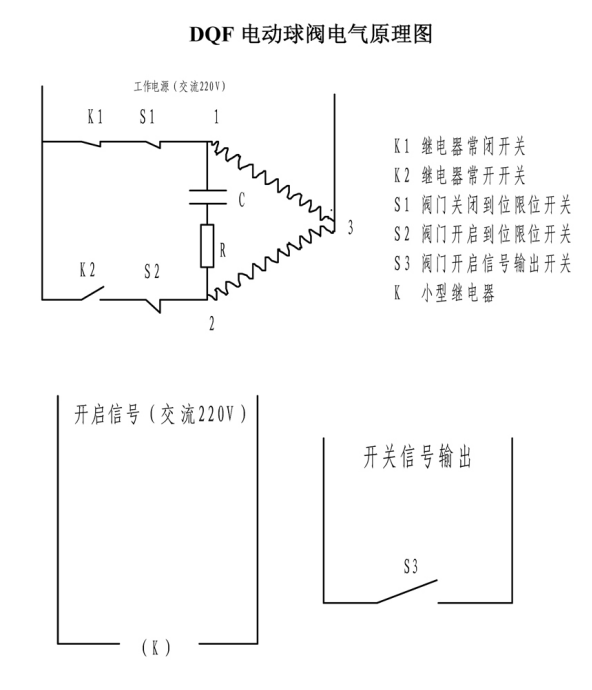

二、工作原理

DQF系列电动球阀在无外來开启信号的情况下,在工作电源的作用下,保持全闭电锁定,此时指示盘处于全闭指示位置,电指示开关信号(继电信号)无输出。当加入 开启信号后,内部小型继电器动作,电机立即旋转,其传动轴带动主轴及不锈钢阀芯 同步旋转,经过2-3秒钟,阀位处于全开位置。在限位开关的作用下,电机停止旋转,并 且保持锁定,同时电信号开关被碰触动作,开关信号输出使控制室内指示灯有相应指 示,此时指示盘指针指示全开位置。反之,当开启电信号消失后,电机立即反转,经过2-3秒钟,在反向限位开关作用下,电机停止,此时阀位全闭,且保持全闭锁定。

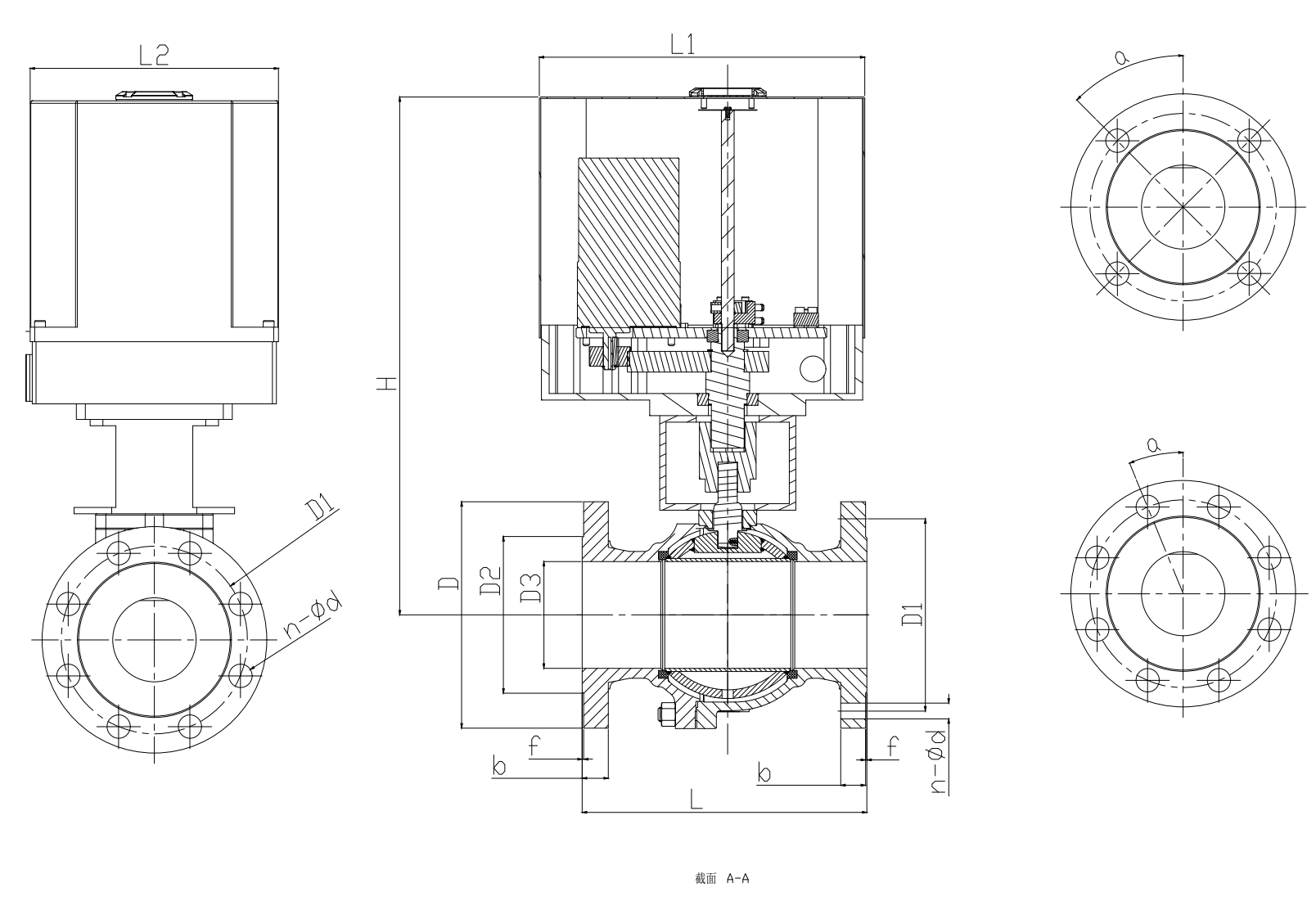

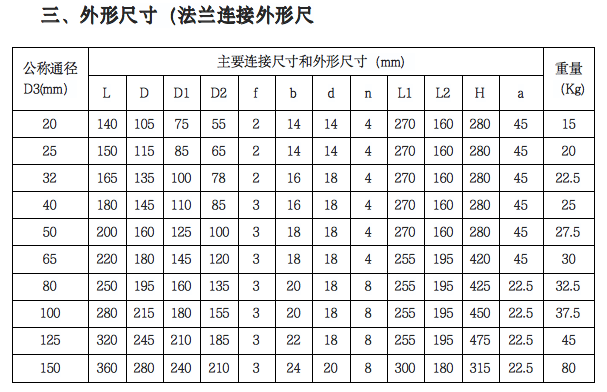

图片2图片3

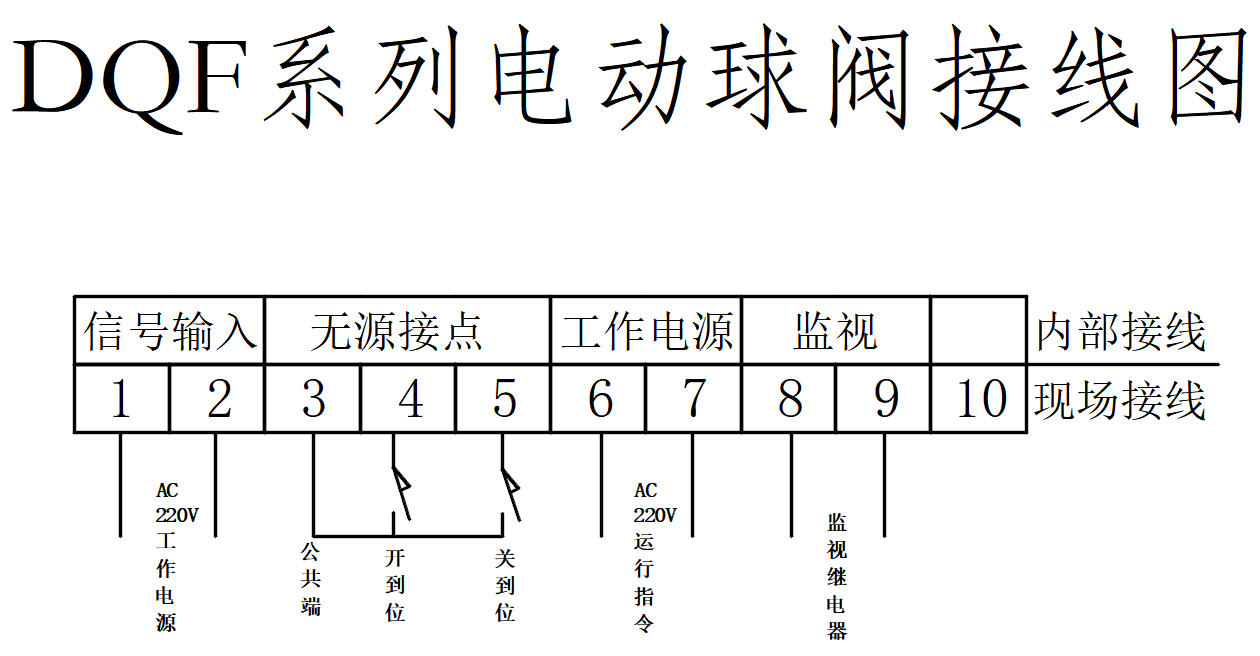

e7830c18ecd1ce78fbbc4e1c0图片4
